| 辅料供料器适用于标签、泡棉、双面胶，麦拉，保护膜、高温胶、防尘网、钢片等卷状模切物料实现自动剥离送料；通过离型纸拉料将产品推送到防粘托料平台上，底纸同步收卷；配置标准I/O点通用信号（低电平）输入、输出接口，配合自动贴标、贴膜机构使用；节省人力，提高生产效率。 | |||||||||||
     | |||||||||||
   | |||||||||||
 辅料飞达安装方式：采用两个M6螺丝将辅料飞达底板与设备安装位置锁紧连接 | |||||||||||

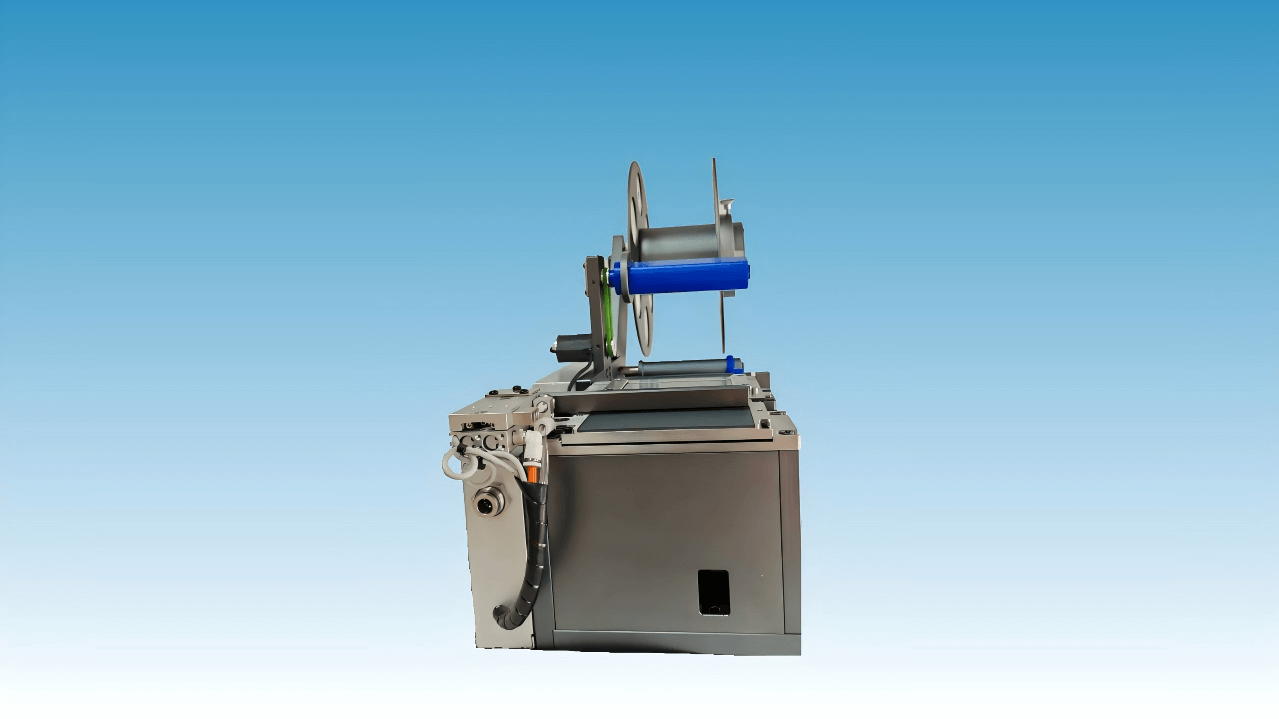

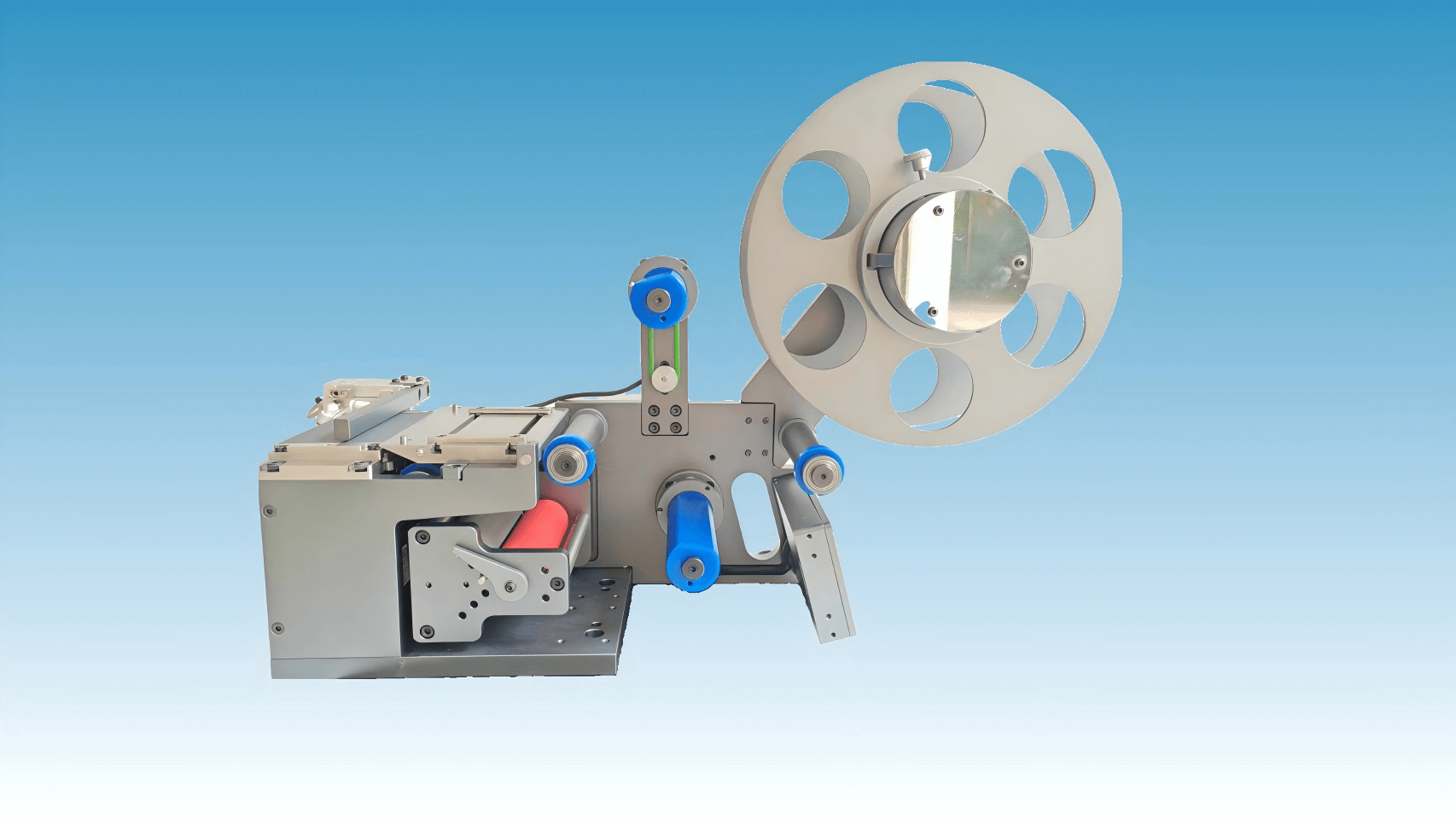

| 设备名称 | XLFF系列 前推标签供料器 | ||||||||||
| 型号 | 适用标签底纸宽度 | 外形尺寸 | 取料平台高度 | ||||||||
| XLFF06RE/LE | 小于60mm | 长498*宽150*高328mm | 127mm | ||||||||
| XLFF09RE/LE | 小于90mm | 长498*宽180*高328mm | 127mm | ||||||||
| XLFF12RE/LE | 小于120mm | 长498*宽210*高328mm | 127mm | ||||||||
| 设备简介 | 辅料供料器适用于标签、泡棉、双面胶，麦拉，保护膜、高温胶、防尘网等卷状模切物料实现自动剥离送料。通过离型纸拉料将产品推送到防粘托料平台上，底纸同步收卷；配置标准I/O点通用信号（低电平）输入、输出接口，配合自动贴标、贴膜机构使用；节省人力，提高生产效率。 | ||||||||||
| 设备特点 | 1、前推式供料，推送至托料平台 | ||||||||||
| 2、固定基准边，快捷穿料带 | |||||||||||
| 3、支持485、I/O点通用信号（低电平）输入、输出接口 | |||||||||||
| 4、支持单列和多列同时出料 | |||||||||||
| 5、多路光纤，侦测多列出料 | |||||||||||
| 6、快速插拔，卡销定位 | |||||||||||
| 物料信息 | 各种膜切辅料：
| ||||||||||
| 前推飞达设备参数： | |||||||||||
| 要求 | 规格 | 备注 | |||||||||
| 料卷卷芯尺寸 | 标准3英寸 | ||||||||||
| 外径直径 | 200mm以内 | ||||||||||
| 标签大小 | 单排最小标签2x2mm，标签厚度≥0.03mm | ||||||||||
| 适用物料 | 标签、泡棉、胶片 | ||||||||||
| 工作模式 | 手动/自动/联机 | ||||||||||
| 驱动电机 | 闭环步进电机 | ||||||||||
| 控制器 | PLC+触摸屏操作，参数可设置，运行更稳定 | ||||||||||
| 供料最大速度 | 500mm/s | ||||||||||
| 标签定位方式 | 光纤定位、脉冲补偿 | ||||||||||
| 上料方向 | 左/右 可选 | ||||||||||
| 导轨底座 | 标配快插导轨底座 有/无 可选 | ||||||||||
| 上料方向 | L(左)/R(右) 可选 | ||||||||||
| 安装方式 | T型滑轨+定位销 | ||||||||||
| 废料回收 | 有/无 可选 | ||||||||||
| 质量 | 10kg | ||||||||||
| 防粘台材质 | 白/红色硅胶 、黑/灰金属喷涂可选 | ||||||||||
| 通讯接口 | I/O NPN型、485 标配14PIN快插连接器 | ||||||||||
| 电气接口 | 标配 ∅8快速接头 | ||||||||||
| 输入电源规格 | DC24V＞2.0A | ||||||||||
| 选配功能 | 废料回收 有无可选 | ||||||||||
| 防粘台材质 硅胶 黑色/红色、金属喷涂可选 | |||||||||||
| 选配其它规格航空插头 | |||||||||||
接线方式
 | |
| 电气接头引脚说明 | |
| 引脚序号 | 引脚功能说明 |
| 1 | 电源：DC24V+(正极） |
| 2 | 电源：0V(负极） |
| 3 | 手/自动切换:外部输入手自动切换信号（低电平有效） |
| 4 | 外部复位:外部输入复位信号（低电平有效） |
| 5 | 出标启动:外部输入出标启动信号（低电平有效） |
| 6 | 后撤启动信号:外部输入剥刀后撤启动低电平信号后剥刀开始后撤,适用多功能辅料飞达 |
| 7 | 后撤到位信号:剥刀后撤到设定位置后输出低电平信号,适用多功能辅料飞达 |
| 8 | 平台有料信号:剥标平台有料时输出低电平信号输出 |
| 9 | 故障报警信号:飞达出现故障或连续缺料时输出低电平信号输出 |
